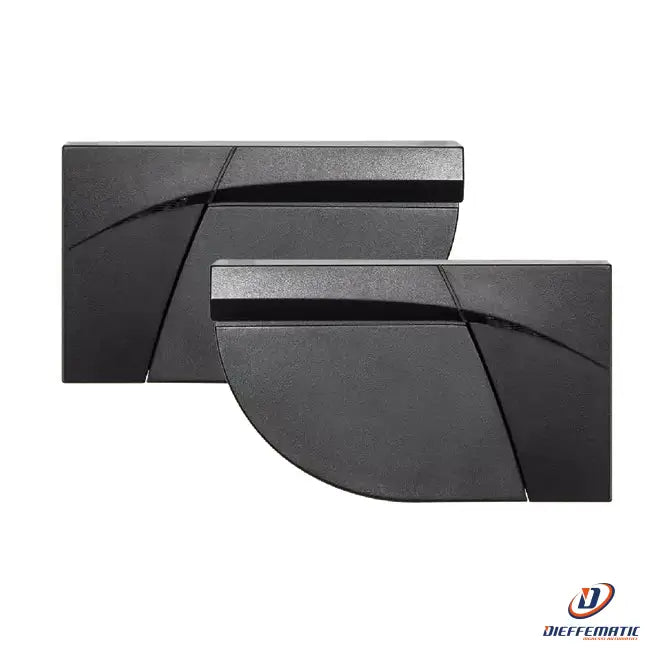

Bea Lzr-Flatscan Sw Kit Blk Sensore Laser Cerniere E Ante Porte A Battente

Sensore laser per la sicurezza delle cerniere e delle ante delle porte a battente

Mod. LZR-FLATSCAN SW KIT BLACK

SKU: BEA-LZR-FLATSCAN SW KIT BLK

Tecnologia: Laser
Colore: Nero
Versione: LZR-FLATSCAN SW kit destro+sinistro

Il FLATSCAN SW utilizza la tecnologia del tempo di volo per le porte battenti. Genera 170 punti di misurazione per offrire una protezione completa delle porte e degli utenti. Facile da installare, un solo FLATSCAN SW copre l’intera anta della porta, inclusa la zona cerniera.

ZONA DI RILEVAZIONE:

CARATTERISTICHE

Design compatto
Il FLATSCAN SW può essere usato su porte battenti di qualsiasi misura. Grazie al design
compatto (8,5 cm x 14,2 cm) può essere facilmente immagazzinato.

Indipendente da pavimento e ambiente circostante
La tecnologia laser non è influenzata dal tipo di pavimento (superficie fessurata, a rete metallica, scivolosa, tappeto assorbente, pavimentazione riflettente, ecc.) e da altri elementi nelle immediate vicinanze della porta (corrimano, pareti, termosifoni, pattumiere, ecc.).

Protezione zona cesoiamento
Il FLATSCAN SW copre l’area della cerniera della porta per proteggere mani e dita durante la chiusura. Presenta 100 punti, ripartiti su 16° nella zona di cesoiamento.

Installazione rapida e intuitiva
La dimensione dell’area del sensore è definita dal movimento della mano. Non è più necessario tagliare i profili per poterli adattare al telaio della porta.

CLICCA SUI LINKS PER LA DOCUMENTAZIONE DEL PRODUTTORE:

SPECIFICHE
Tecnologia: LASER-scanner, misura del tempo di volo
Modo di rilevazione: Presenza
Intervallo di rilevazione max.4 m (diagonale) con 2% di riflettività (es.a W = 1,5 m -> max. H = 3,7 m)
Campo di visione: Protezione dell’anta: 90°/ Protezione zona cerniera: 16°
Risoluzione angolare: Protezione dell’anta: 1,3°/ Protezione zona cerniera: 0,2°
Dimensioni tip. oggetto rilevato: 10 cm @ 4m (rispetto alla distanza dell’oggetto, DIP 2 = ON) | 2 cm @ 4m (rispetto alla distanza dell’oggetto, DIP 2 = ON)
Corpo di prova: 700 mm x 300 mm x 200 mm (testbody CA secondo EN 16005 e DIN 18650)
Caratteristiche di emissione: LASER infrarosso: Lunghezza d’onda 905 nm; max. uscita impulsi 25 W; Classe 1
Alimentazione: 12 – 24 V DC ± 15 %
Consumo: ? 2 W
Tempo di risposta: Protezione dell’anta: max. 50 ms / Protezione della zona cerniera: max 90 ms
Uscita: 2 relè elettronici (isolamento galvanizzato – senza polarità)
Tensione di commutazione max.42 V AC/DC
Corrente max. commutabile: 100 mA
Indicatori LED: 1 LED bicolore: stato rilevazione/uscita
Dimensioni: 142 mm (L) x 85 mm (H) x 33 mm (P) (staffa montaggio + 7 mm )
Materiale – Colore: PC/ASA – nero
Angoli di regolazione: +2° a +10° (senza staffa montaggio)
Grado di protezione: IP54 (EN 60529)
Gamma di temperatura: -30°C a +60°C sotto tensione
Umidità: 0-95 % senza condensazione
Vibrazioni: < 2 G
Velocità min. dell’anta: 2°/sec
Conformità alle norme: Questo prodotto è conforme a tutta la legislazione europea applicabile. Per saperne di più, consultate la Dichiarazione di Conformità.

Garanzia 24 mesi
