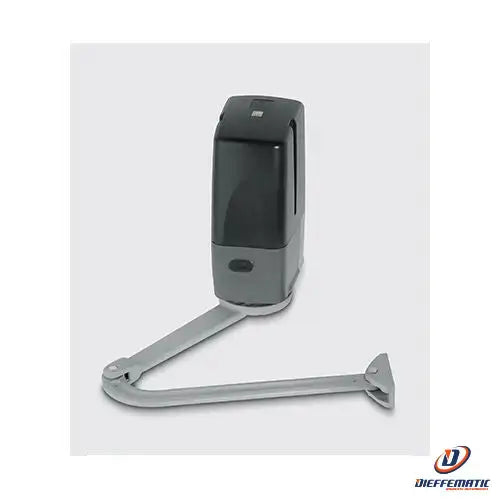

Gruppo Elettromeccanico 24 Vdc Cancelli A Battente Cardin Bl3924sr 200/bl3924rb

GRUPPO ELETTROMECCANICO CON MOTORE A 24 VDC

AUTOMAZIONE MASTER REVERSIBILE

Mod. BL3924SR (EX 200/BL3924RB)

Controllato tramite encoder.
Automazione asservita “slave”.
Braccio attuatore da ordinare separatamente.

Alimentazione motore 24 Vdc
Peso max. anta 400 kg
Apertura max. 130°
Programmatore elettronico incorporato

Un’automazione completa per chiusure a battente di grandi e medie dimensioni ad una o due ante, si compone di un’apparecchiatura master con programmatore incorporato e una slave per l’automazione della seconda anta asservita alla prima. Particolarmente indicata per cancelli con pilastri di grandi dimensioni con cerniere interne rispetto al filo pilastro. Ideale anche per cancelli con ante fino a metri 3.5 di lunghezza e 400 kg di peso con l’utilizzo di elettroserratura. La sua installazione è estremamente facilitata dalla speciale piastra di fissaggio a muro (o pilastro), realizzata in pressofusione di alluminio, è predisposta per ogni tipo di fissaggio e offre un solido ancoraggio al motoriduttore. La base di fissaggio robusta e ben strutturata, consente l’applicazione dell’automazione anche su pilastri in muratura. I bracci per il trasferimento del moto, realizzati in alluminio pressofuso, sono estremamente robusti e dotati di snodi adatti ad ogni tipo di applicazione per questo consentono di movimentare cancelli a battente con caratteristiche costruttive diverse.
L’apparecchiatura elettronica (integrata nell’automazione master) è di nuova generazione e opera il controllo della posizione dell’anta tramite encoder.
La programmazione è ad autoapprendimento. Il riposizionamento (qualora eventi estranei si manifestino sulla corsa dell’anta) interviene in automatico. Il controllo operato dalla centrale si completa con le sicurezze antischiacciamento e le funzioni di “soft start” e “soft stop”.
L’elettronica di controllo è dotata di visualizzazione su display di tutte le fasi di programmazione ed eventi occorsi durante il funzionamento.
L’apparecchiatura master ha come dotazione di serie il modulo radio per il comando in remoto (sistema S449), caricabatteria e batterie in tampone che consente l’attuazione di una o più manovre in caso di assenza di tensione di rete.
Lo sblocco manuale si attua dopo la rimozione del portello a chiave utilizzando la chiave esagonale in
dotazione.

SPECIFICHE TECNICHE DELL’ATTUATORE
Alimentazione Vdc 24
Assorbimento A 2
Potenza assorbita W 50
Intermittenza di lavoro % 70
Tempo di apertura 90° s 20 (16*)
Apertura massima ° 130
Coppia Nm 300
Grado di protezione IP 44
* con l’utilizzo del braccio dritto

RICEVENTE INCORPORATA
Frequenza di ricezione S449 MHz 433.92
Numero di canali N° 4
Numero di funzioni gestibili N° 2
Numero di codici memorizzabili N° 300

Garanzia 24 mesi
