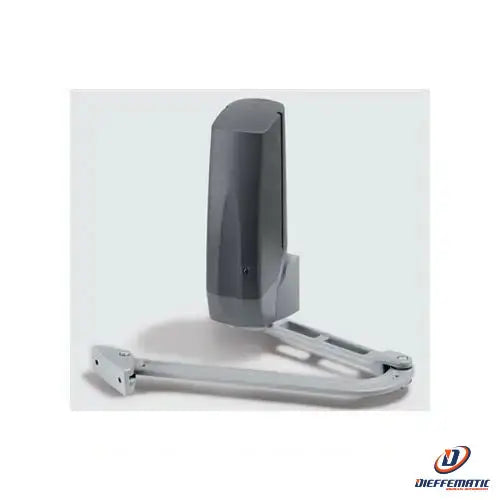

Gruppo Elettromeccanico 24 Vdc Cancelli A Battente Cardin Bl824mcb 200/bl824mcb

GRUPPO ELETTROMECCANICO CON MOTORE A 24 VDC

AUTOMAZIONE MASTER AUTOBLOCCANTE

Mod. BL824MCB (EX 200/BL824MCB)

controllato tramite encoder
Automazione integrale “master” dotata
di programmatore elettronico.
Braccio attuatore da ordinare separatamente.

Alimentazione motore 24 Vdc
Peso max. anta 200 kg
Apertura max. 130°
Programmatore elettronico incorporato

Un’automazione completa per chiusure a battente ad una o due ante, si compone di un’apparecchiatura master con programmatore incorporato e una slave per l’automazione della seconda anta asservita alla prima. Particolarmente indicata per cancelli con pilastri a base ridotta fino a 150 mm di larghezza. Ideale anche per cancelli con cerniere disassate rispetto al filo pilastro e con ante fino a 2 metri di lunghezza e 200 kg di peso. La sua installazione è estremamente facilitata dalla speciale piastra di fissaggio a muro (o pilastro), realizzata in pressofusione di alluminio, è predisposta per ogni tipo di fissaggio e offre un solido ancoraggio al motoriduttore.
La base di fissaggio robusta e compatta, consente l’applicazione dell’automazione anche su pilastri di dimensioni ridotte. I bracci per il trasferimento del moto realizzati in alluminio pressofuso sono estremamente robusti e dotati di snodi adatti ad ogni tipo di applicazione per questo consentono di movimentare cancelli a battente con caratteristiche costruttive diverse.
L’apparecchiatura elettronica (integrata nell’automazione master) è di nuova generazione e opera il controllo della posizione dell’anta tramite encoder. La programmazione è ad autoapprendimento. Il riposizionamento (qualora eventi estranei si manifestino sulla corsa dell’anta) interviene in automatico. Il controllo operato dalla centrale si completa con le sicurezze antischiacciamento e le funzioni di “soft start” e “soft stop”.
Inoltre l’elettronica di controllo è dotata di un display LCD grafico retroilluminato (128 x 128 pixel) in sei lingue diverse che consente la visualizzazione, tramite menu, di tutte le funzioni in atto, la lettura del numero di manovre attuate dall’automazione e l’impostazione rapida dei parametri del sistema tramite menu tra i quali la modalità del tasto dinamico, richiusura automatica, prelampeggio, attivazione intermittente del lampeggiante, modalità di funzionamento della lampada spia e delle fotocellule e l’abilitazione dell’elettroserratura ecc.
L’apparecchiatura master ha come dotazione di serie il modulo radio per il comando in remoto (sistema S449), caricabatteria e batterie in tampone che consente l’attuazione di una o più manovre in caso di assenza di tensione di rete.
Lo sblocco manuale si attua con la chiave esagonale in dotazione, sistemata all’interno del carterino laterale.

SPECIFICHE TECNICHE DELL’ATTUATORE
Alimentazione Vdc 24
Assorbimento A 2
Potenza assorbita W 50
Intermittenza di lavoro % 70
Tempo di apertura 90° s 14 (12*)
Apertura massima ° 130
Coppia Nm 270
Grado di protezione IP 44
* con l’utilizzo del braccio dritto
SPECIFICHE TECNICHE DELLA CENTRALINA
Alimentazione Vac 230
Corrente nominale A 1,2
Potenza assorbita max. W 250
Potenza in uscita per 1 o 2 motori: W 60 + 60
Dispositivo di classe Cls II
RICEVENTE INCORPORATA
Frequenza di ricezione S449 MHz 433.92
Numero di canali N° 4
Numero di funzioni gestibili N° 6
Numero di codici memorizzabili N° 300

Garanzia 24 mesi
