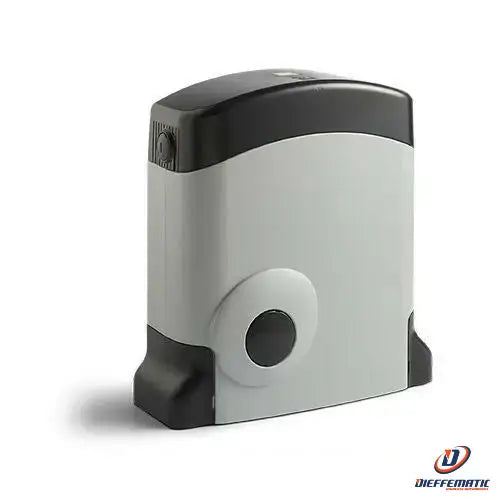

Gruppo Elettromeccanico 24 Vdc Cancelli Scorrevoli Cardin Sl524cb Ex 100/sl524cb

GRUPPO ELETTROMECCANICO CON MOTORE A 24 Vdc

Alimentazione motore 24 Vdc
Peso max. anta da 400 – 3000 kg
Velocità traslazione anta da 8 – 9,3 m/min.
Programmatore con display LCD grafico e real-time clock

Mod. SL524CB (EX 100/SL524CB)

Una “macchina completa” che contiene al suo interno tutte le componenti
elettroniche e meccaniche atte a gestire il controllo della posizione dell’anta
e le funzioni di sicurezza dell’impianto. Forte ed instancabile, comandato e
controllato da un’elettronica evoluta, è dotato di un potente motore alimentato
in bassa tensione coadiuvato da un sistema cinematico a doppia riduzione
ottimamente calibrato per ridurre al minimo gli effetti delle sollecitazioni che
lo spostamento di portoni pesanti può provocare sul motore e sulla struttura.
L’installazione è possibile su qualsiasi struttura sia a SX che a DX della luce
passaggio. Previsti modelli per uso abitativo e uso industriale.
L’utilizzo di motori in bassa tensione aumenta le prestazioni e le garanzie di
un’alta efficienza, lunga durata, servizio continuo ed estrema silenziosità.
Il programmatore integrato garantisce il controllo della posizione dell’anta
tramite encoder con programmazione ad autoapprendimento, questo riduce al
minimo i tempi di posa e rende ottimale la programmazione. Il riposizionamento
interviene in automatico qualora eventi estranei si manifestino sulla corsa
dell’anta.
Il controllo operato dalla centrale si completa con le sicurezze
antischiacciamento e le funzioni di “soft start” e “soft stop”.
Inoltre l’elettronica di controllo è dotata di un display LCD grafico retroilluminato
(128 x 128 pixel) in sei lingue diverse che consente la visualizzazione, tramite
menu, di tutte le funzioni in atto, la lettura del numero di manovre attuate
dall’automazione e l’impostazione rapida dei parametri del sistema tra i
quali la modalità del tasto dinamico, richiusura automatica, prelampeggio,
attivazione intermittente del lampeggiante, modalità di funzionamento della
lampada spia e delle fotocellule ecc.
Sulla scheda c’è la possibilità di impostare 10 eventi (visualizzati su display),
grazie alla presenza del real-time clock, in modo da regolare aperture e
chiusure in diverse ore del giorno tenendo conto di 3 fasce settimanali (Lu-Ve,
Sa-Do, Lu-Do); gli eventi si possono abilitare/disabilitare (nel caso di ferie)
oltre che dal menu anche da un canale radio.
L’apparecchiatura ha come dotazione di serie il modulo multi-decodifica per il
comando in remoto (S449 – S486 – S504 – S508), caricabatteria e batterie in
tampone NiMH che consentono l’attuazione di una o più manovre in caso di
assenza di tensione di rete.

PESO MAX. 500 kg – (PIGNONE H100)
CONTROLLATO TRAMITE ENCODER MAGNETICO
L’automazione è composta da un gruppo
elettromeccanico 100/SL524 con integrati:
– programmatore elettronico
– ricevitore 433 MHz “FM”
– caricabatteria estraibile
– batterie NiMH.
Il controllo della posizione dell’anta avviene tramite encoder
con programmazione ad auto-apprendimento, questo riduce al
minimo i tempi di posa e rende ottimale la programmazione. Il
programmatore è dotato di un display LCD (16 cifre x 2 righe)
in sei lingue diverse che permette la visualizzazione delle fasi
di programmazione, del conteggio del numero di manovre,
l’impostazione dei parametri e la gestione dei codici radio.
L’apparecchiatura è dotata di un sicuro ed affidabile sistema
di sblocco manuale a manopola personalizzata (in dotazione).

Garanzia 24 mesi
