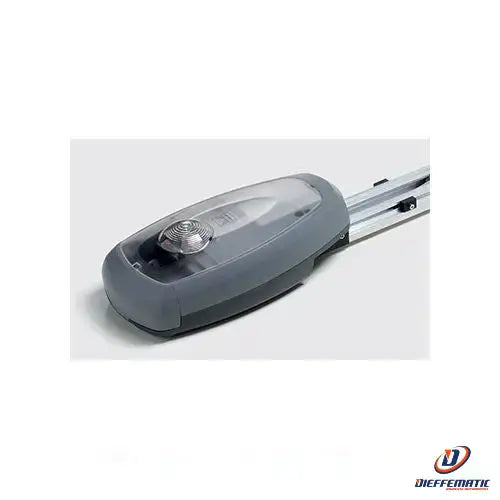

Gruppo Elettromeccanico Motore 24 Vdc Per Porte Sezionali Cardin Gl124ebss

GRUPPO ELETTROMECCANICO AUTOPROGRAMMABILE CON MOTORE A 24 Vdc

Alimentazione motore 24 Vdc
Intermittenza di lavoro max. 70%
Guida di traino in alluminio
Altezza max. porta 5,7 m
Programmatore elettronico incorporato

Mod. GL124EBSS

Controllato tramite encoder.
Automazione integrale dotata di programmatore elettronico, modulo radio S449,
batterie in tampone NiMH e caricabatteria.
Controllo digitale dei tempi di lavoro. Ingressi di comando: TA, TC e TB.
Ingressi sicurezze: fotocellula, costa (selezionabile contatto N.C. oppure 8.2 kO).
Guida di scorrimento a ricircolo di catena da ordinare separatamente.

Per portoni sezionali:
– altezza max. 2,7 m con guida lunghezza 3000 mm
– altezza max. 3,2 m con guida lunghezza 3500 mm
– altezza max. 4,2 m con guida lunghezza 4500 mm
– altezza max. 5,7 m con guida lunghezza 6000 mm

Nata da un’idea di progetto innovativa, l’automazione a traino Cardin, si compone di due elementi completi in
tutte le loro parti che si assemblano con facile innesto. Un efficiente propulsore dal gradevole disegno estetico,
nuovo nelle soluzioni tecniche, capace nelle performance, dotato di serie di tutti gli elementi che facilitano
l’impiego in qualsiasi condizione di lavoro, si innesta su una solida guida in estruso di alluminio con trasmissione
attuata mediante ricircolo di catena a scorrimento protetto. Sulla guida, la testata di aggancio motore e il rinvio
catena sono ottimizzati con elementi strutturali in nylon fibra. Il propulsore, compatto e robusto, è comandato da
una logica evoluta basata su un sistema di controllo dello spostamento dell’anta ad encoder e un processo di
programmazione ad autoapprendimento. Il gruppo adotta un motore in bassa tensione, che interagisce con uno
schema cinematico efficiente protetto da uno speciale elemento parastrappi, che consente di neutralizzare le
variazioni e vibrazioni che possono avvenire durante il ciclo di lavoro. L’automazione ha di serie la luce di cortesia e
le batterie tampone che garantiscono all’attuatore le manovre di emergenza in caso di assenza di energia elettrica.
Il programmatore elettronico completamente integrato è alloggiato in un vano protetto che lascia accessibili solo i
punti di programmazione, di lettura e di ripristino del circuito (fusibili). Un ordinato e funzionale cablaggio collega la
scheda elettronica, che integra caricabatteria e ricevitore radio, con il trasformatore toroidale e il motoriduttore. Lo
scorrimento del carrello di traino sulla guida è supportato da uno speciale sistema autolubrificante su
ruote, lo sblocco manuale che sgancia il carrello dall’elemento di traino viene attuato tramite
cordino svincolando il portone dall’automazione. Il modello GL124EBSS è inoltre
dotato di batterie in tampone NiMH e caricabatteria. Nello stesso modello il
controllo della corsa avviene tramite encoder con programmazione
ad autoapprendimento; questo riduce al minimo i tempi di
posa e rende ottimale la programmazione.
Il riposizionamento interviene in automatico
qualora eventi estranei si manifestino
sulla corsa dell’anta. Il controllo operato
dalla centrale si completa con le sicurezze
antischiacciamento e le funzioni di “soft
start” e “soft stop”.
Inoltre l’elettronica di controllo è dotata di
visualizzazione su display di tutte le fasi di
programmazione e del conteggio del numero
di manovre eseguito dalla macchina.
Guida di scorrimento da ordinare
separatamente.
Disponibili modelli con finecorsa meccanici.

Garanzia 24 mesi
